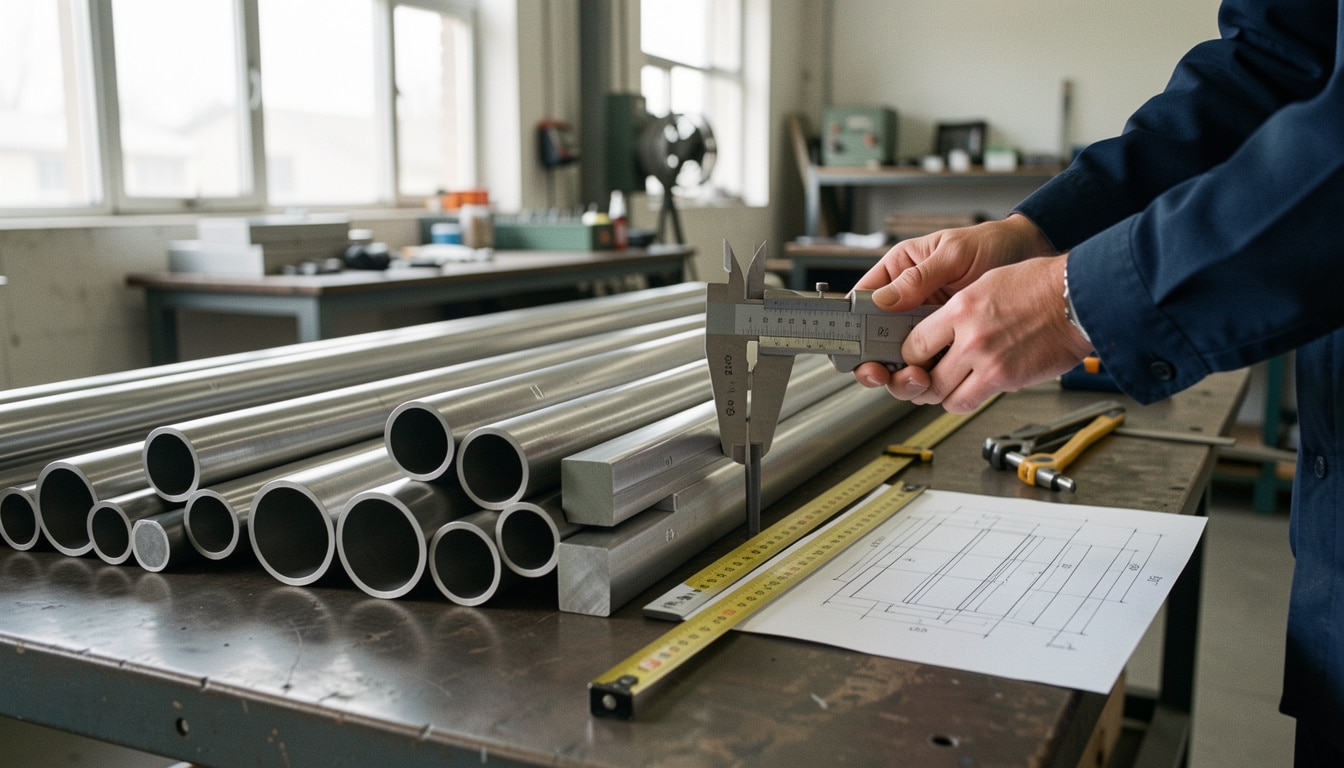

Dimensions des tubes en acier et lecture des mesures

Quand vous devez comparer un profil métallique, tout commence par une lecture nette des mesures. Une erreur de quelques millimètres peut changer la tenue, le coût et même l’usage prévu. Ici, la dimension tube acier est expliquée simplement, avec des repères concrets pour éviter les confusions. Vous allez pouvoir relier chaque valeur à une application réelle, qu’il s’agisse d’un tube, d’un tuyau ou d’un choix de structure. Le tableau de lecture rapide vous aide à gagner du temps et à décider sans hésiter.

La dimension du tube acier se comprend en regardant d’abord trois données: diamètre, épaisseur et longueur. Sur un chantier à Lyon comme dans un atelier à Lille, ces chiffres évitent bien des retours produit. Un millimètre de plus ou de moins peut modifier la résistance, le poids et la compatibilité avec votre projet. Avec une méthode claire, vous lisez la fiche technique plus vite et vous choisissez mieux.

Comprendre les mesures qui définissent un tube en acier

Les trois repères à lire avant toute comparaison

Pour lire un tube en acier sans se tromper, retenez trois repères: le diamètre extérieur, l’épaisseur de paroi et la longueur. Sur un acier de 40 mm, la différence entre 2 mm et 3 mm d’épaisseur change déjà la rigidité. Le tableau technique sert alors à décrire la bonne valeur sans ambiguïté. Avant d’acheter, vérifiez aussi le diamètre intérieur, surtout si l’acier doit recevoir un emboîtement précis. Cette lecture évite les confusions entre deux profils proches en acier.

• Le diamètre extérieur du tube en acier
• L’épaisseur de la paroi en acier
• La longueur utile du tube
• La tolérance indiquée sur l’acier

Erreurs fréquentes: confondre diamètre et largeur, oublier l’épaisseur, ou comparer deux tubes acier sans regarder la même unité. Pour comparer, gardez trois repères: la même famille d’acier, la même dimension nominale et la même finition. Un tableau bien lu fait gagner du temps, surtout quand les références se ressemblent presque à l’identique sur un stock de négoce.

Ce que change une mesure de quelques millimètres

Quelques millimètres suffisent à faire varier le poids, la résistance et le prix de l’acier. Sur un tube destiné à une main courante ou à un cadre, 1 mm d’écart peut changer la sensation de solidité. Dans l’acier, la dimension doit donc être reliée à l’usage réel. Si la paroi s’épaissit, le tube supporte mieux l’effort, mais il devient aussi plus lourd à manipuler et à souder. Pour approfondir ce sujet, consultez notre guide sur acier noir.

Reconnaître les formes qui changent tout

Pourquoi un profil rond ne répond pas aux mêmes usages qu’un rectangle

Un tube rond en acier ne réagit pas comme un rectangle, et c’est souvent là que le choix se joue. La forme influence la répartition des efforts, la prise en main et la qualité visuelle. Dans une structure légère, un tube rond apporte une sensation plus douce, tandis qu’un rectangle en acier facilite l’assemblage sur des faces planes. Selon votre besoin, il faut adapter la géométrie au domaine d’application pour éviter un surdimensionnement inutile.

• Le tube rond pour les garde-corps et les courbes
• Le tube carré pour les cadres simples
• Le tube rectangulaire pour les structures allongées
• Le tube en acier inoxydable pour les milieux humides

Avantage du rond: meilleure continuité visuelle. Avantage du carré: repérage facile des axes. Avantage du rectangulaire: bonne adaptation aux portées. Dans chaque cas, le besoin guide la sélection, car l’acier doit servir la fonction, pas l’inverse. Si vous hésitez entre deux formes, demandez-vous d’abord quelle application doit être adaptée.

Quand la géométrie aide à gagner en rigidité

La géométrie d’un tube en acier peut renforcer une structure sans augmenter excessivement l’épaisseur. Un rectangle bien orienté résiste mieux dans un sens précis, ce qui aide à adapter l’acier à une charge latérale ou à une portée longue. En atelier, cette logique évite de choisir un profil trop lourd. Le bon besoin n’est donc pas seulement une question de matière, mais aussi de section et d’orientation.

Lire les tableaux de tailles sans se tromper

Comment repérer une taille standard en un coup d’œil

Un tableau de tailles bien construit doit fournir des repères rapides: diamètre extérieur, épaisseur et longueur. Dans une gamme courante, on retrouve souvent 20, 25, 30, 40 et 50 mm, avec des épaisseurs de 1,5 à 3 mm. Pour l’acier, la taille standard se repère surtout par la cohérence entre les colonnes. Si le tableau représente clairement la section, vous gagnez en précision et vous comparez plus vite deux tubes acier.

Les écarts de taille dans une gamme courante peuvent sembler minimes, mais ils changent la perception du produit. Pour comparer rapidement, regardez la même unité, la même section et la même épaisseur. Un tableau sérieux doit aussi mentionner si le tube acier est vendu à l’unité ou en longueur complète, car cela influe sur votre calcul de coupe.

Les écarts de section qui changent la sélection

Un écart de section peut suffire à faire basculer le choix. Un tube acier de 30 x 15 mm ne rend pas le même service qu’un 30 x 30 mm, même si la gamme semble proche. Dans un tableau, la valeur extérieure ne dit pas tout: il faut lire l’ensemble. Le diamètre extérieur, quand il existe, et l’épaisseur doivent être mis en relation avec la taille utile pour éviter une mauvaise sélection.

Relier épaisseur, pression et résistance mécanique

Pourquoi une paroi plus forte change la tenue du profil

Quand l’épaisseur augmente, la paroi d’un tube en acier encaisse mieux la pression et les chocs. Dans l’industriel, cette donnée compte pour un convoyeur, un châssis ou une ligne de support. Une épaisseur plus forte améliore la résistance, mais elle augmente aussi le poids. Le tube acier doit donc pouvoir répondre au besoin sans excès. Une soudure correcte reste essentielle, surtout lorsque la section travaille sous contrainte répétée.

• Meilleure tenue à la pression
• Résistance accrue aux chocs
• Poids plus élevé à manutentionner
• Coût souvent plus élevé

Limites à connaître: un profil trop épais devient difficile à percer, à cintrer et à déplacer. Dans l’industriel, cela peut rallonger le temps de pose de 15 à 20 %. Les contraintes mécaniques les plus courantes restent la flexion, la torsion et l’écrasement. Si vous devez pouvoir manipuler facilement le tube acier, la bonne épaisseur reste un compromis, pas une surenchère.

Le bon compromis entre poids et solidité

Le poids élevé d’un tube en acier n’est pas toujours un avantage. Pour une structure mobile, il faut pouvoir garder un ensemble stable sans alourdir le projet. L’épaisseur doit donc être choisie selon la pression attendue et la fréquence d’usage. Dans le domaine industriel, ce compromis permet d’optimiser la matière tout en gardant une réserve de sécurité. C’est souvent là que la qualité du choix se voit vraiment.

Choisir une section selon le projet et le matériau

Ce que le schedule apporte dans une lecture technique

Le schedule sert à classer l’épaisseur d’un tube selon une norme technique, souvent en pouce. Pour une tuyauterie, il aide à lire rapidement la spécification et à relier diamètre et paroi. Les valeurs sch 10, sch 40 ou sch 80 correspondent à des usages différents, du plus léger au plus robuste. Si vous devez choisir un produit pour une ligne technique, ce repère simplifie la comparaison entre plusieurs sections en acier.

• Le besoin de pression dans le circuit
• La norme de référence du produit
• Le diamètre exprimé en pouce
• La compatibilité avec la tuyauterie

Cas d’usage du schedule: réseaux de fluide, installations de process et lignes de maintenance. Dans ce contexte, la norme évite les approximations. Un sch bien lu permet aussi de comparer un acier classique et un acier inoxydable sans perdre la logique de lecture. Le schedule n’est donc pas un détail, mais un outil de sélection très pratique.

Quand l’inoxydable devient plus pertinent que l’acier classique

L’acier inoxydable devient plus pertinent quand l’humidité, la corrosion ou l’entretien fréquent compliquent le projet. Dans une cuisine professionnelle ou un site côtier, l’inoxydable peut durer plus longtemps qu’un acier classique. L’alliage compte aussi, car il change la tenue chimique et la finition. Si votre besoin vise la durabilité, proposer un tube inoxydable peut être plus rationnel qu’un produit standard en acier.

Passer de la fiche technique à l’usage concret

Comment traduire une spécification en solution pratique

Pour passer de la fiche technique à l’usage, commencez par lire la découpe possible, la qualité de l’acier et la fonction attendue. Un projet industriel demande souvent de trouver le bon équilibre entre rigidité et maniabilité. Ensuite, adaptez la structure au support réel, qu’il s’agisse d’un cadre, d’un tuyau de liaison ou d’un renfort. Une fiche claire doit pouvoir décrire le tube sans ambiguïté et fournir les bonnes données au bon moment.

• Lire la section et la longueur
• Vérifier la qualité de l’acier
• Contrôler la découpe disponible
• Adapter le profil au projet

Exemples concrets: une étagère métallique, un portillon de jardin ou un support de machine. Dans chaque projet industriel, le tube acier doit pouvoir répondre à l’effort sans surcoût inutile. Si vous devez trouver une solution rapide, commencez par la fiche puis validez la compatibilité avec l’usage réel. C’est souvent la méthode la plus sûre.

Les vérifications utiles avant de lancer la découpe

Avant la découpe, vérifiez la longueur utile, l’équerrage et la qualité de la coupe demandée. Un tube acier mal préparé peut créer un jeu au montage, surtout sur une structure précise. Si la pièce doit s’intégrer à un tuyau ou à un ensemble industriel, contrôlez aussi les tolérances. Cette étape évite les reprises, et elle permet d’adapter le projet sans perdre de temps.

FAQ – Questions fréquentes sur les dimensions et la lecture des profils acier

Comment lire la dimension d’un tube acier sur une fiche technique ?

Regardez d’abord le diamètre ou la section, puis l’épaisseur et enfin la longueur. Sur une fiche d’acier, l’ordre des données aide à comparer vite.

Quelle différence entre diamètre extérieur et épaisseur de paroi ?

Le diamètre extérieur donne la taille globale du tube, tandis que l’épaisseur indique la matière entre l’extérieur et l’intérieur. Les deux dimensions ne servent pas au même calcul.

Pourquoi un tuyau rond ne se choisit pas comme un profil rectangulaire ?

Un tuyau rond répartit différemment les efforts qu’un profil rectangulaire. La forme change l’usage, la rigidité et la manière de fixer l’acier.

À quoi sert un tableau de tailles quand on compare plusieurs sections ?

Le tableau permet de voir rapidement les écarts de dimension, de section et d’épaisseur. Il aide à comparer plusieurs tubes acier sans confusion.

Le sch change-t-il la lecture d’un profil inoxydable ?

Oui, car le sch classe l’épaisseur et facilite la lecture technique d’un tube inoxydable. Sur un tableau, il sert de repère pour choisir le bon acier.
